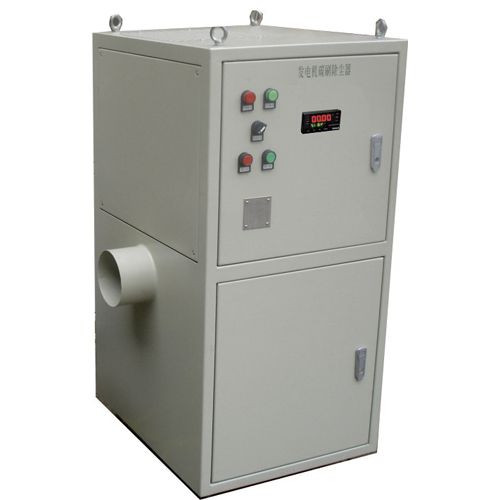

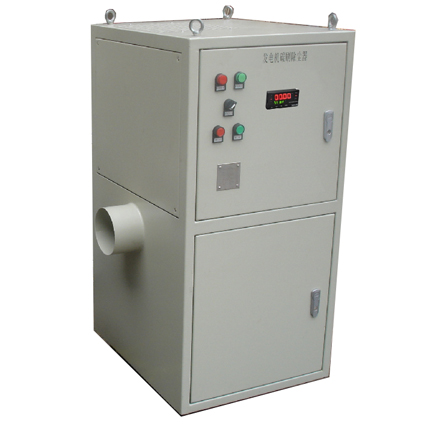

CFS 發電機碳刷除塵器

型號:CFS
產品介紹:
在一般的燈泡式發電機機組轉子勵磁通過石墨碳刷來傳導勵磁電流,轉子轉動時,由于與石墨碳刷存在摩擦,石墨碳刷產生細小的碳粉。這些細小的碳粉積存在發電機組內,日長月久,會使發電機間的勵磁正負極產生漏電流,危害發電機組的正常運行。而一般的發電機組碳刷除塵器主要使用干式除塵系統,由抽風機及濾網組成。其工作原理是抽風機把發電機組中的碳粉抽出,然后通過濾網過濾。但是在發電機組中通常因軸承的潤滑油滲漏,石墨碳刷磨成出的碳粉常伴有油污,碳粉伴隨著油污粘在發電機組內,這樣一般的除塵器很難將吸出,除塵的效果差,達不到除塵的要求
咨詢熱線:400-060-7358

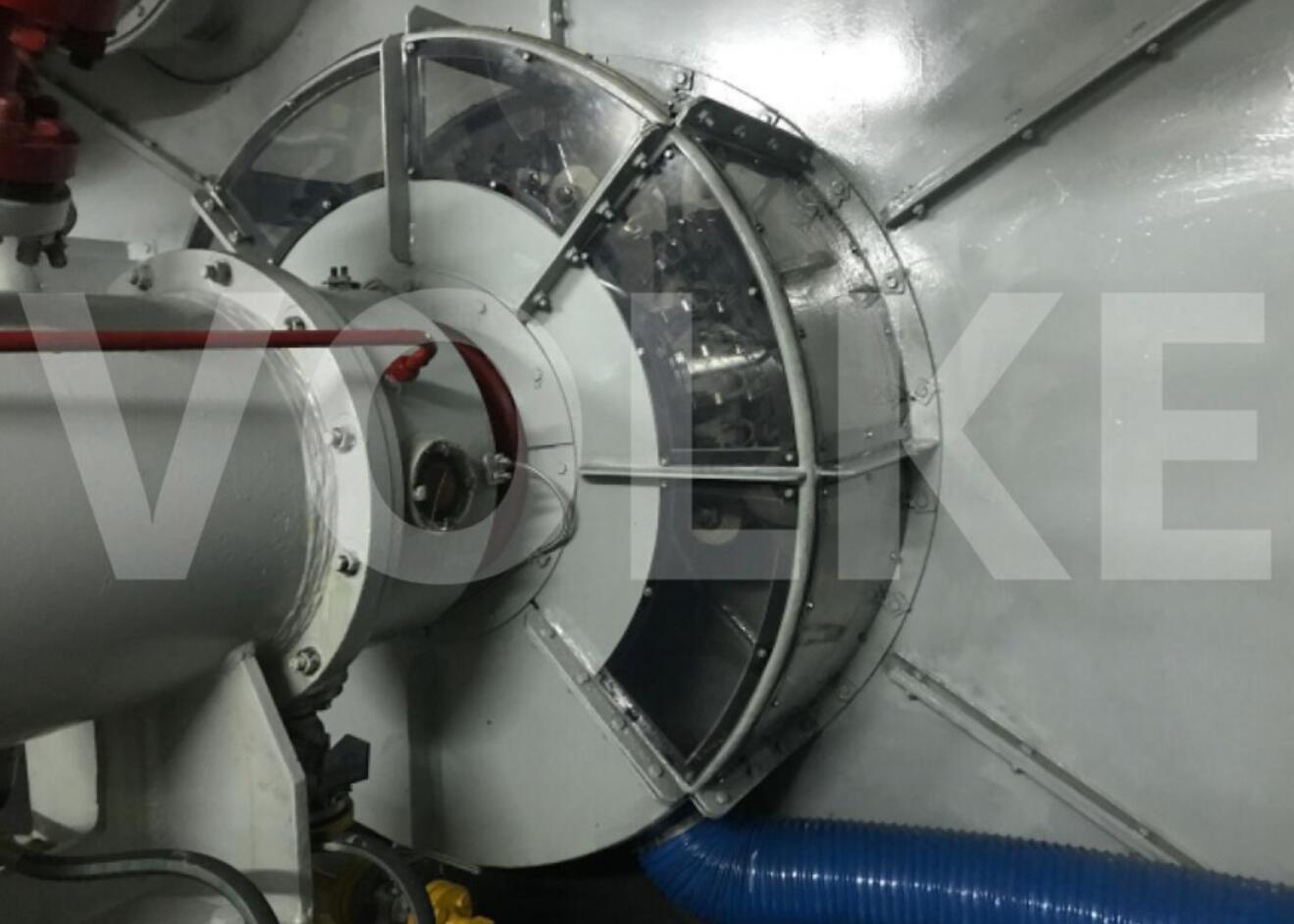

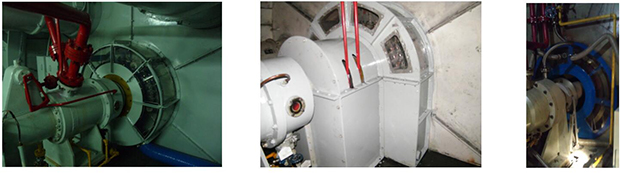

加裝密封罩和除塵裝置后燈炮頭干凈整潔:




加裝密封罩和除塵裝置后立式機組干凈整潔:

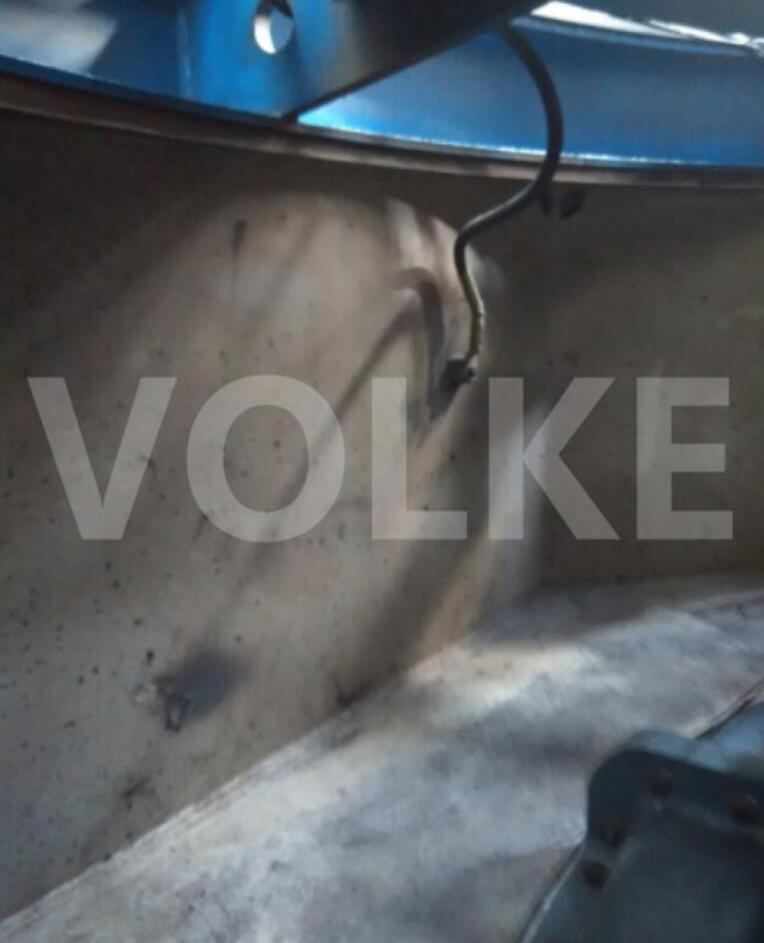

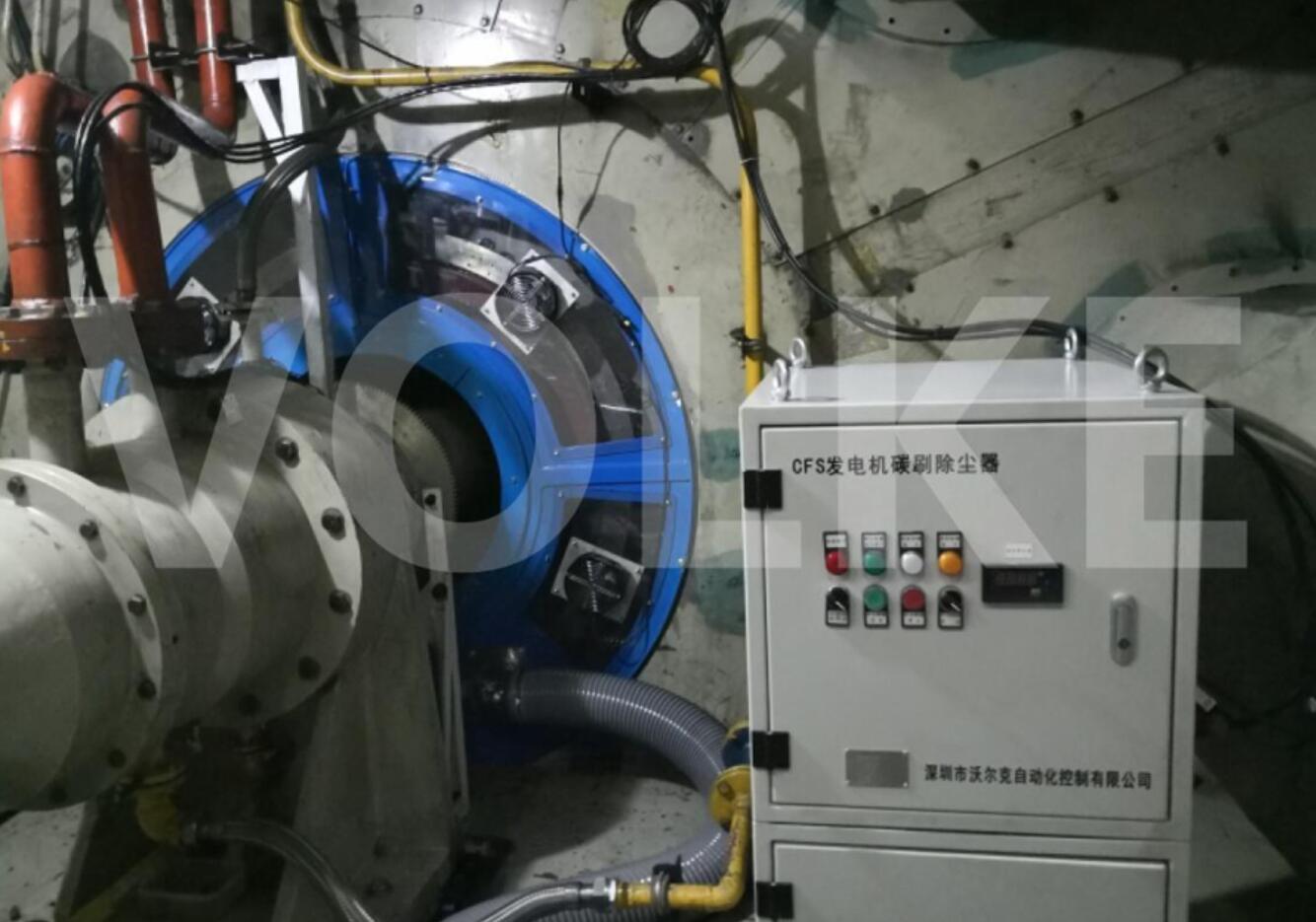

加裝CFS除塵裝置后保護罩內室沒有碳粉逸出:

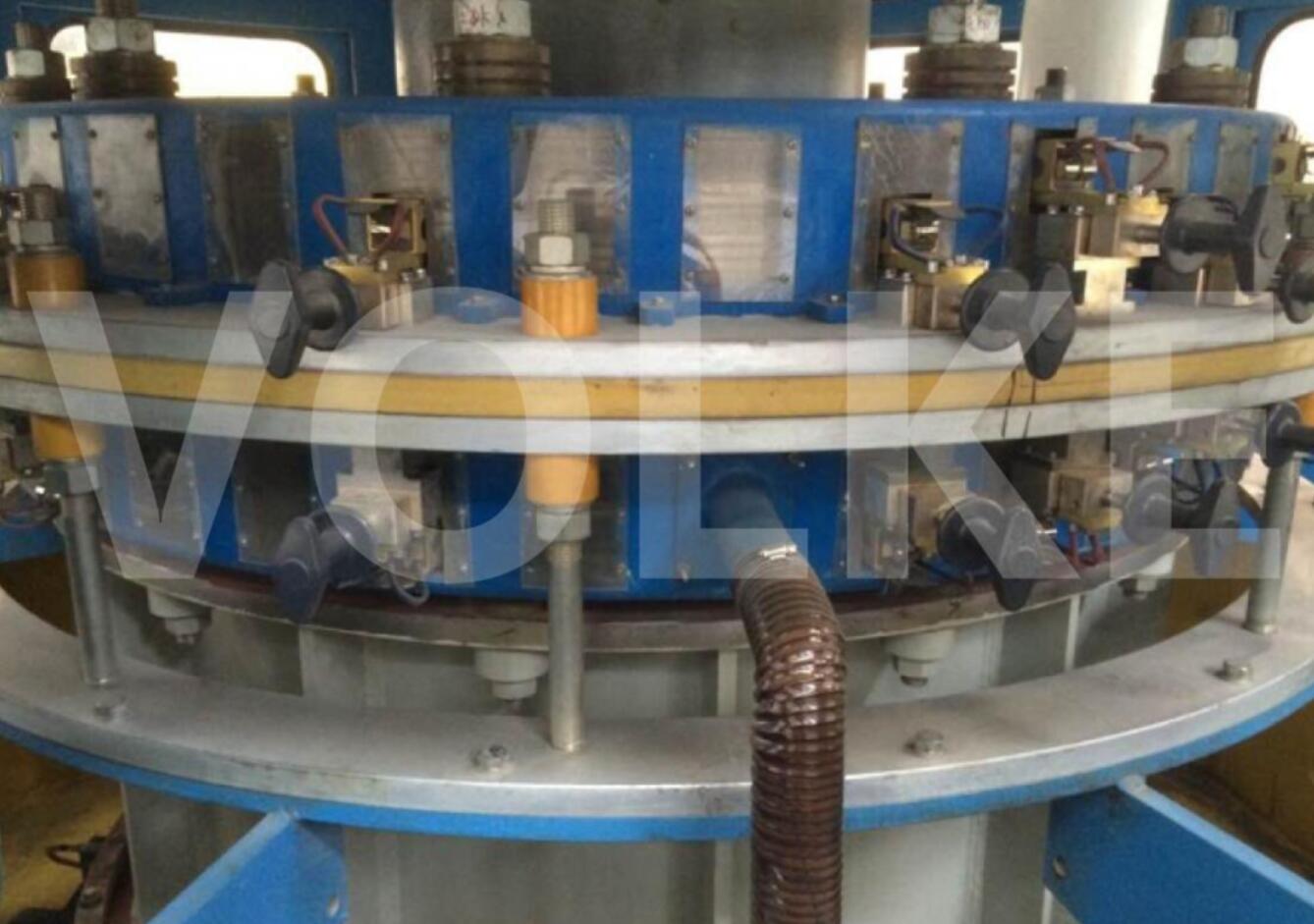

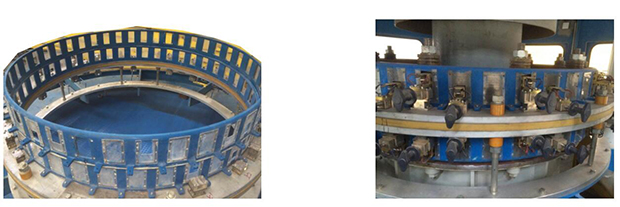

立式機組加裝密封罩:

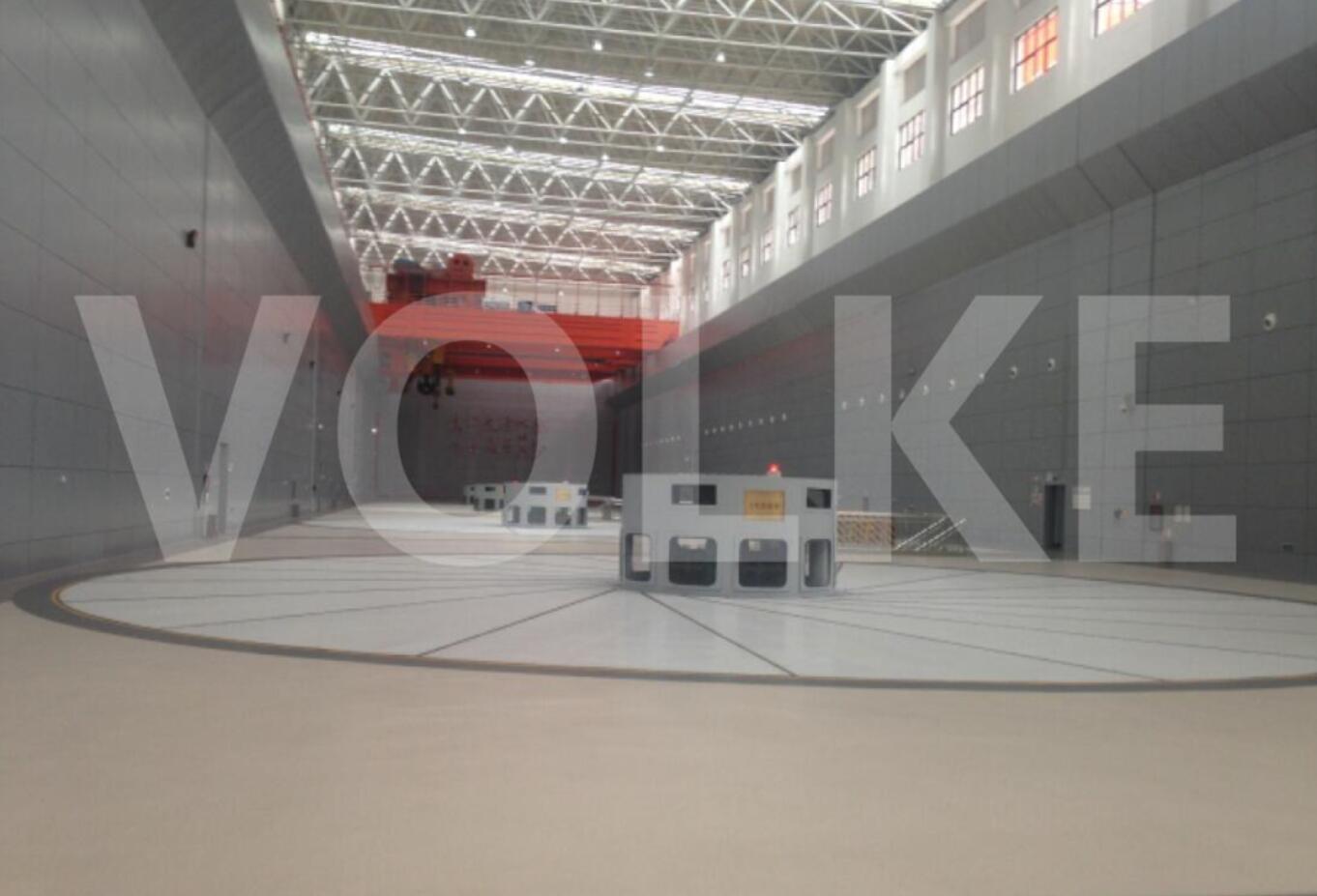

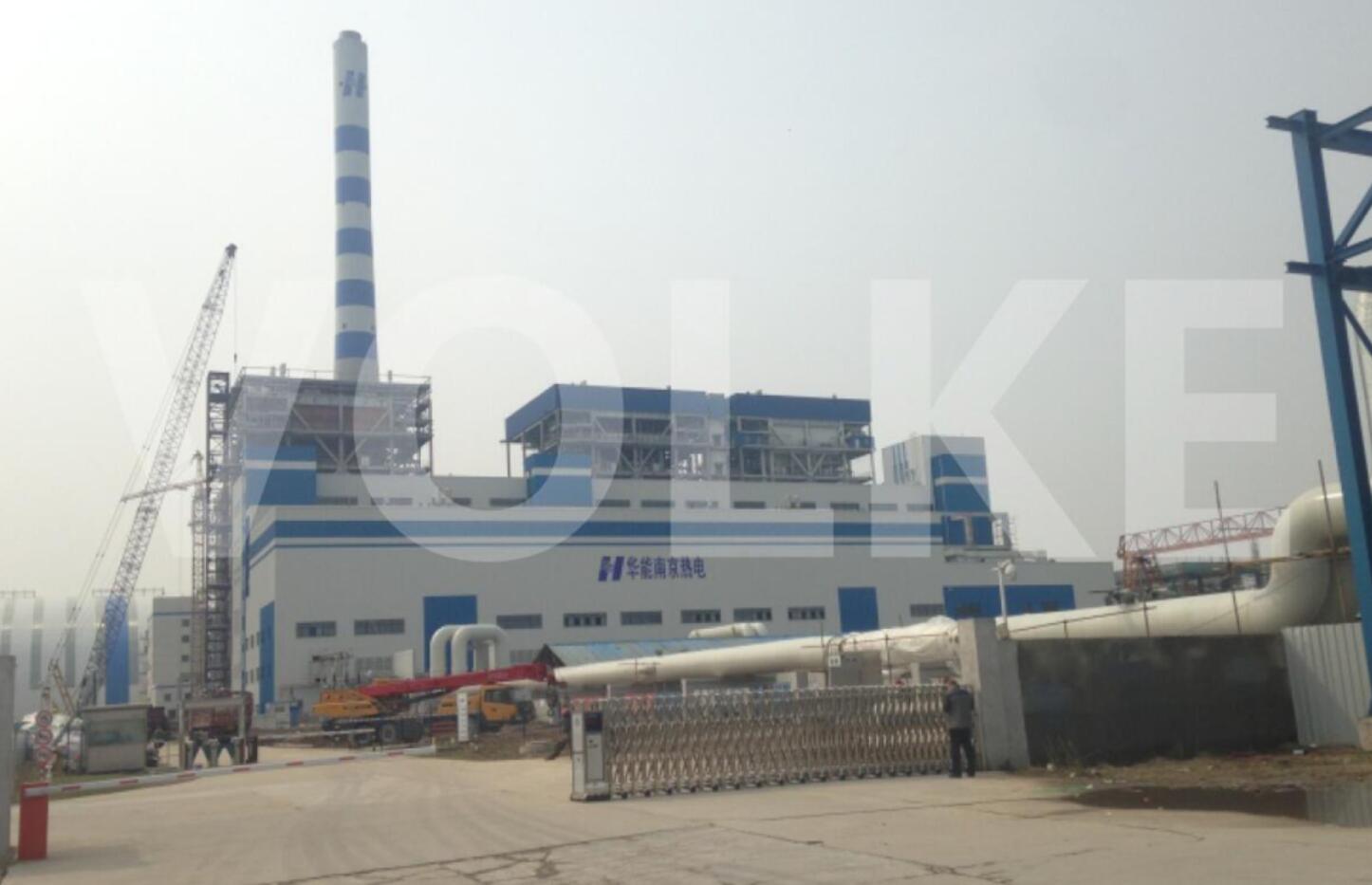

除塵裝置在電站的應用:



CFS發電機碳刷除塵器特性:

1、結構小巧,體積輕便。

2、旋風除塵專利技術,風阻小,除塵效率高。

3、采用四級過濾裝置,確保粉塵完全吸附。

4、能有效除去含油或不含油粉塵。

5、更換型過濾網設計,維護更方便。

6、采用大功率、低噪聲風機設計。

7、配有遠程控制接口,可以現地及遠程控制。

8、獨立式的控制箱設計,更安全更可靠。

工作原理:

        在一般的發電機機組轉子勵磁通過石墨碳刷來傳導勵磁電流,轉子轉動時,由于與石墨碳刷存在摩擦,石墨碳刷產生細小的碳粉。這些細小的碳粉積存在發電機組內,日長月久,會使發電機間的勵磁正負極產生漏電流,危害發電機組的正常運行。而一般的發電機組碳刷除塵器主要使用干式除塵系統,由抽風機及濾網組成。其工作原理是抽風機把發電機組中的碳粉抽出,然后通過濾網過濾。但是在發電機組中通常因軸承的潤滑油滲漏,石墨碳刷磨成出的碳粉常伴有油污,碳粉伴隨著油污粘在發電機組內,這樣一般的除塵器很難將吸出,除塵的效果差,達不到除塵的要求,而且就算將少部份的含有油污的碳粉吸出,這些含有油污的碳粉會粘在濾網上,這樣濾網的清洗也很麻煩。
       CFS發電機碳刷除塵器就是能有效去除發電機組帶油污碳粉或不含油污碳粉的發電機組碳刷除塵器。

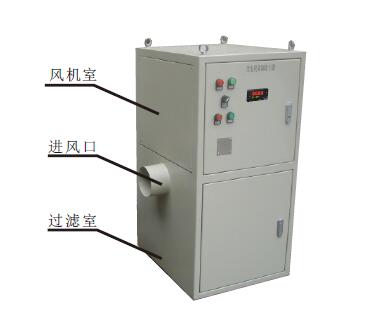

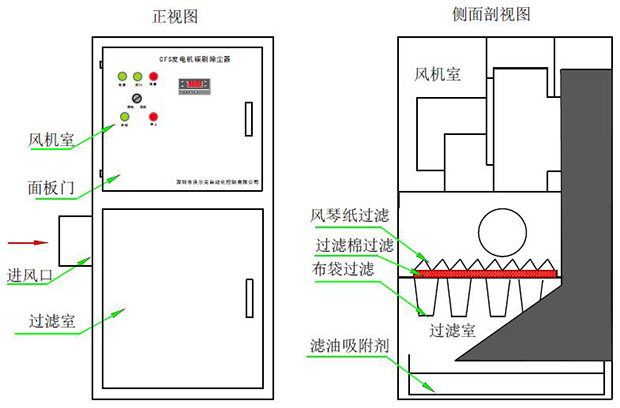

       CFS發電機碳刷除塵器,主要分為個兩室,風機室和過濾室:
       CFS發電機碳刷除塵器,提供四級過濾,能有效除去含油與不含油的粉塵。

四級過濾:
1、一級過濾紙過濾:過濾紙為波浪型,在工業除塵中,專門有效過濾含油污粉塵,越是含油量多,過濾效果顯著。
2、二級過濾棉過濾:過濾棉為棉絮條,能有效過濾細小的粉塵。

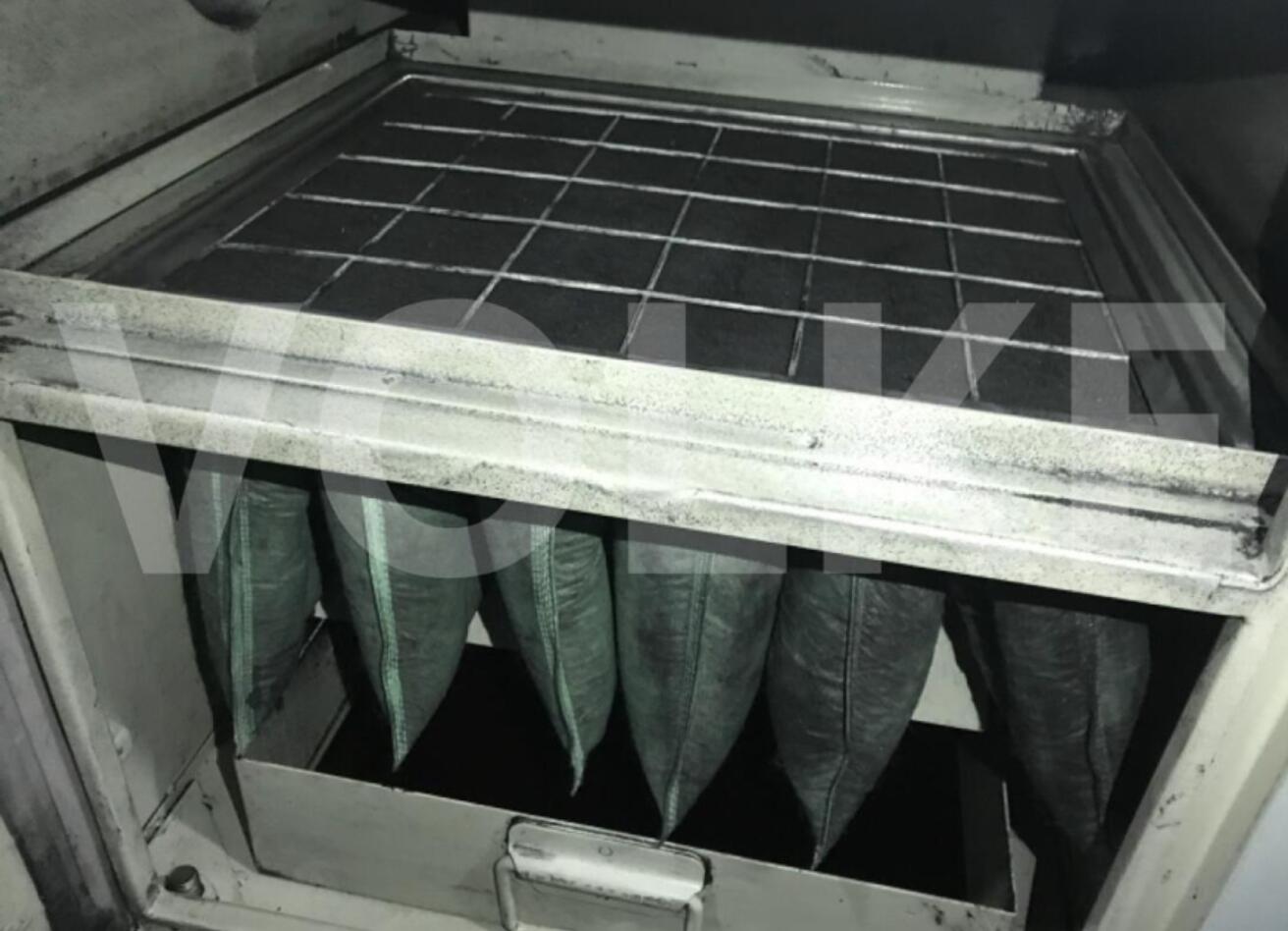

3、三級布袋過濾:布袋為中效過濾,對不含油的粉塵過濾效果佳,而且還有集塵作用。
4、四級專利旋風除塵技術:最后一級旋風除塵,引進日本技術通過改變風機的風道,使吸進的粉塵隨風形式成高強渦旋流,讓粉塵隨渦流擊打在吸附劑,使最終前面幾級未過濾的細小粉塵吸附,這種除塵方式是目前主要的工業除塵方式,風阻小,除塵效率高。以上幾種四級除塵優勢互補,最終達到高效的除塵。

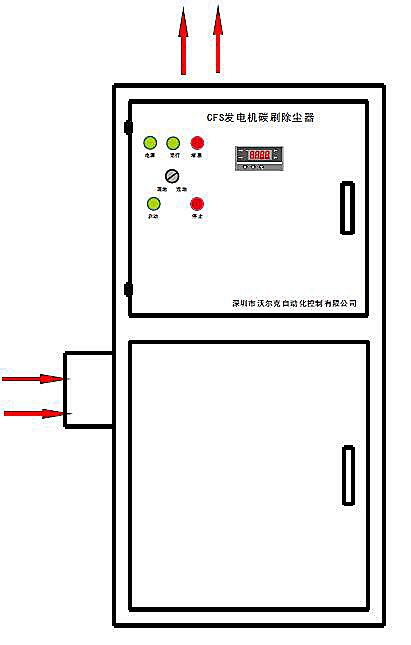

當除塵器運行時,進風口自動打開,從進風口吸入帶有粉塵的空氣,粉塵的空氣經過過濾紙過濾除油,過濾棉過濾,布袋過濾,旋風除塵后最終排到除塵器外。

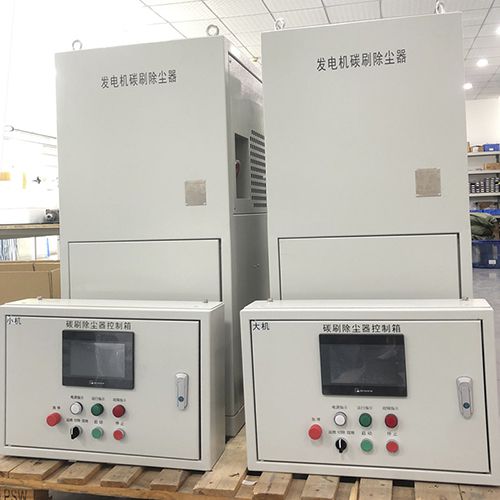

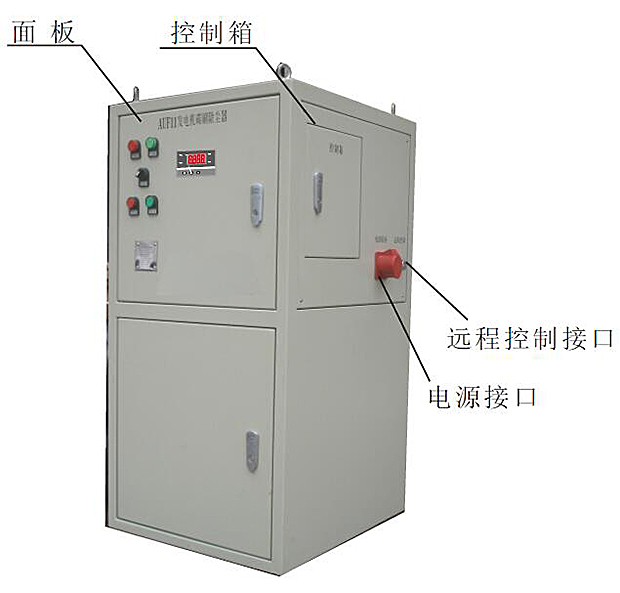

CFS發電機碳刷除塵器的面板,可以現地操作,啟停跟開啟。并配有遠程控制接口,可以通過遠程控制接口,控制除塵器的啟停。另外獨立的電氣控制箱設計,把電氣電路與外界及內部隔絕,更安全更好。



技 術 參 數:

標準外型尺寸:長1200 寬650高650 (尺寸可定制)

微   粒  類  型:直徑不小于0.7微米

風  機  馬   達: 三相2.2KW或1.5KW/220VAC

過      濾     網: 一級:過濾紙過濾

                          二級:過濾棉過濾

                          三級:布袋過濾

                          四級:旋風除塵

報              警: 帶濾網更換報警功能

顯              示: 溫度及負壓顯示

進 氣 口 管 徑:150mm

最   大   氣  流:2617m /h

最  大   負   壓: ≥1542Pa

嗓               聲:<75分貝

一、臥式機組安裝及改造

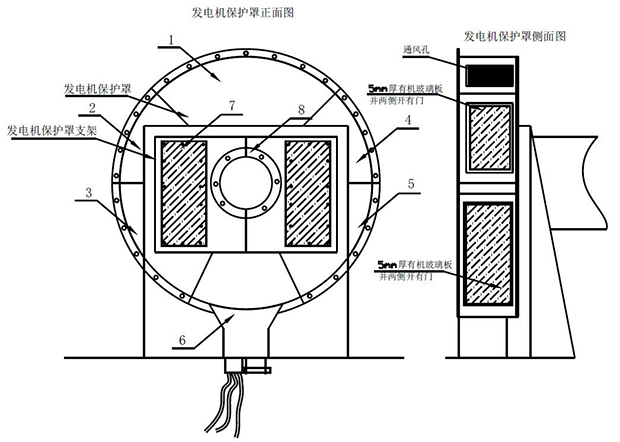

      發電機保護罩的密封改造(燈泡式機組改造實例)
1、把原有發電機保護罩拆下,用2mm厚的鋼板和5mm有機玻璃板做成觀察窗將對密封改造,可靠具體實施:

  (1)按原有的發電機保護罩上方圓弧尺寸,做如下圖1,2,3,4,5部份圓弧罩,這五個部份是可以獨立拆卸;1,2,4圓弧板安裝時利用原有的螺栓孔做安裝孔;3,5部份圓弧的螺栓孔按上方1,2,4圓弧螺栓孔的中心圓重新開孔攻牙;3,5與支架相交的地方也開螺栓孔固定。

   (2)2,3,4,5處圓弧側面開有門板,門板可以通過螺絲固定并方便拆卸,門板上裝有有機玻璃板,方便觀察內部碳刷的情況。

   (3)6為帶漏斗型方槽,一直沿身到底部,并開除塵孔及電纜線孔。

   (4)7處為有機玻璃窗,旁邊用有鐵板密封。

   (5)8為兩半圓的樹脂板法蘭,中間的內孔與發電機軸的間隙要做得盡量小,便于密封。


2、除塵裝置安裝方式及位置:除塵裝置配有防振動底腳座,直接放置安裝位置

臥式機組加裝吹掃方案一:


       有的發電機組中通常因軸承的潤滑油滲漏很嚴重,石墨碳刷磨成出的碳粉常伴有大量油污,碳粉伴隨著油污粘在發電機組內,這樣       CFS發電機碳刷除塵器很難將吸出,除塵的效果差。為了CFS發電機碳刷除塵器達到更好效果,防止這些細小的碳粉粘積在發電機組內,危害發電機組的正常運行。發電機碳刷除塵器在CFS發電機碳刷除塵器內加裝高壓空氣吹掃裝置,將高壓空氣吹入發電機組內部,對發電機組內部進行吹掃,使發電組內部帶油污的碳粉揚起,然后由發電機碳刷除塵器將揚起的碳粉吸出處理。

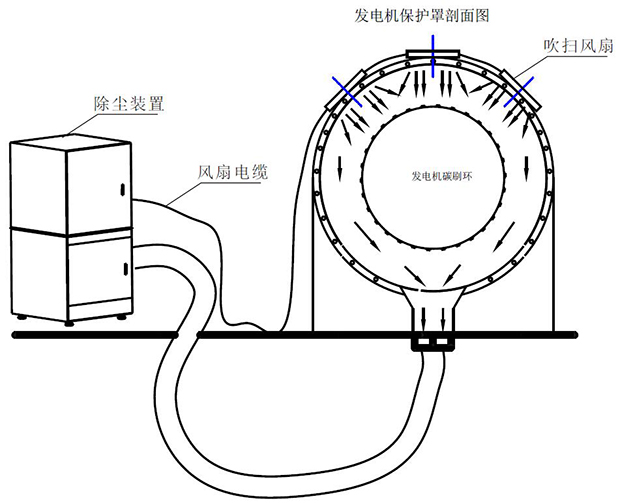

臥式機組加裝吹掃方案二:

       為了使發電機碳刷除塵器達到更好效果,防止細小的碳粉粘積在發電機組內,危害發電機組的正常運行。在發電機燈泡頭罩上加風扇吹掃裝置,通過風扇對電機組內部進行吹掃,加速發電組內部空氣流動,使碳粉揚起,然后由發電機碳刷除塵器將揚起的碳粉吸出處理。此吹掃風扇安裝在不銹鋼板上,下有透明有機玻璃板,便于觀察,吹掃風扇配有網板防止異物吸入,配有定時吹掃功能。

二、立式機組安裝及改造
       發電機保護罩的密封改造(立式機組改造實例):

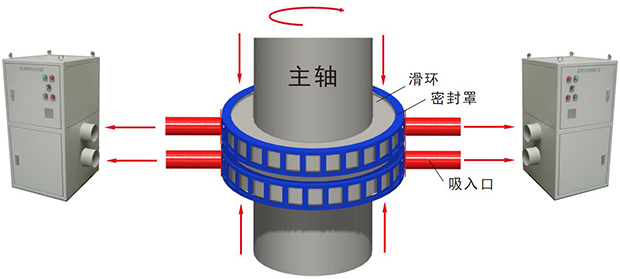

       為了使發電機碳刷除塵器達到更好效果,防止細小的碳粉粘積在發電機組內,危害發電機組的正常運行。按原發電機的碳刷架,用玻璃鋼做框架做個密封罩,碳刷就伸進密封罩,其余的密封起來,兩側吸入口與CFS發電機碳刷除塵器相聯。


密封罩好后,讓氣流從上下面間隙進入滑環,使碳粉隨氣流旋轉,由兩端碳刷除塵器吸入處理。

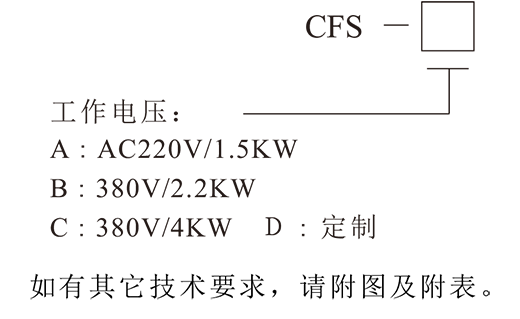

選 型 說 明:


CFS  發電機碳刷除塵器(2019-12-13)-4.png
