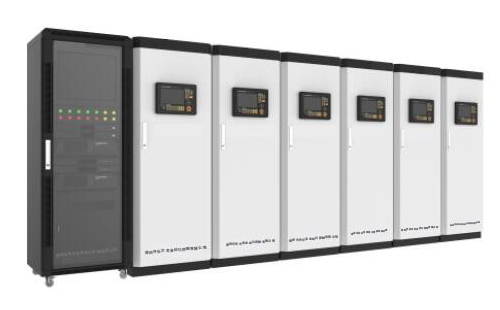

SCE系列水輪發電機組在線監測和分析系統
水輪發電機組在線監測和分析系統集水輪機組在線振擺監測系統與性能試驗分析于一體，更貼近于現場實踐應用，為水輪發電機組的監測、分析、故障診斷和性能試驗提供了有效的數據依據。系統網絡見圖1。系統配套設備包括：信號分配器、傳感器電源等，系統接線見圖2。首先振動擺度傳感器、鍵相傳感器通過信號分配器進行信號采集，然后信號分配器把信號傳送到G O M 1 1系統，系統對信號進行分析、比較、處理。
-

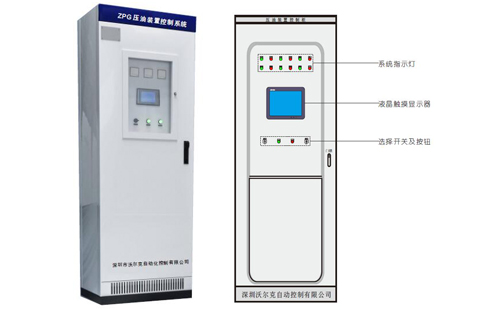

ZPG壓油裝置控制系統
系統通過壓力變送器和液位變送器把模擬量信號送入P L C中，P L C對送入信號進行分析、對比、處理，根據設定的動作值進行自動補氣或自動補油控制。當壓油裝置的油位、油壓、集油槽油位過高或過低時，系統輸出相應的報警信號。
-

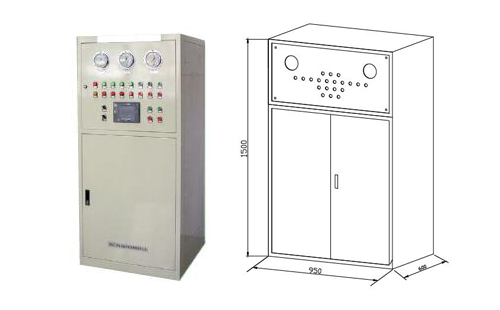

SRV進水系統蝴蝶閥控制柜
開啟蝶閥可在中控室或控制柜上進行，開啟指令下達后，旁通控制閥動作，旁通閥開啟；鎖錠控制閥動作，鎖錠撥出；止水閥控制閥動作，止水閥切除。此時，蝸殼開始充水，當?shù)y前后平壓時，先關閉主油閥，延時一段時間，當鎖錠撥出信號到達后開啟主閥接力器，再延時一段時間后開啟主油閥。當?shù)y開啟到全開位置時，投入鎖錠，關閉旁通，當鎖錠投入信號到達后，蝴蝶閥開啟動作就全部完成。當自動控制出現故障時，可通過手動控制來完成蝴蝶閥開啟動作。
-
SAP排水控制柜
排水控制系統采用高性能P L C為主控單元，并配置高可靠液位開關、液位變送器、液晶觸摸顯示屏以及軟啟動器，實現對水電廠排水系統的自動控制，原理見圖1。系統通過液位變送器與液位開關把模擬量及開關量信號同時傳入P L C，通過P L C的分析、對比及處理，同時根據工況要求對排水系統進行自動控制，并顯示排水系統的水位值以及電機運行時間、狀態等信息。當排水系統的液位過高或電機故障時，系統會輸出相應的報警信號。
-

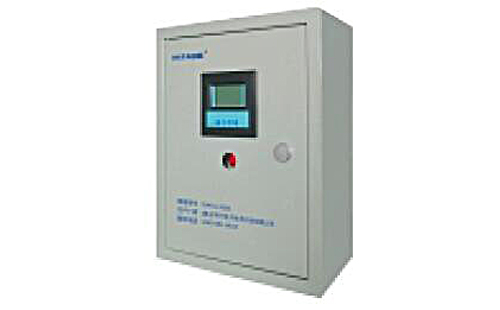

SYC液位集中控制系統
系統通過液位變送器把模擬量信號進行A / D轉換后入送P L C中，P L C對送入信號進行分析、對比及處理，為了便于工作人員了解系統工作過程，在顯示屏上特別添加了事件記錄功能，用戶可通過觸摸屏查看這些事件。當達到設定的液位上限或下限時，系統控制輸出相應的接點信號。
-

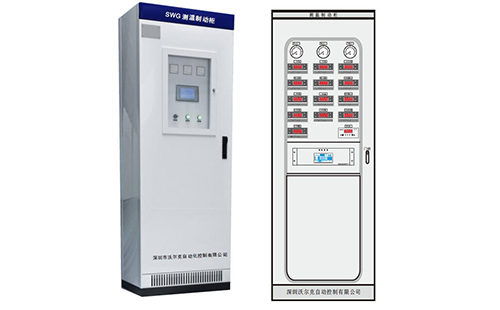

SWG測溫制動柜
特點： 采用G S Y風閘控制系統，手動、自動操作互為自鎖，安全可靠。該系統采用進口可靠的空氣電磁閥，絕緣性能好， 動作可靠，抗污能力強，不會生銹、發卡；結構緊湊，各元件的動密封采用自補償結構，密封性能可靠；一體化集 成，操作簡單，使用方便。 采用
-

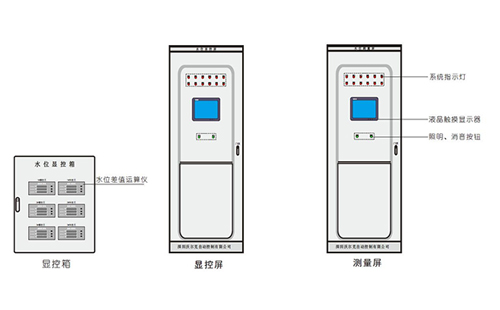

SWP水力量測控系統
系統通過位于電站首部的水位顯控屏采集進水口攔污柵前后、事故閘門前后的液位變送器將各點的水位值變換成相應的標準模擬量信號，并將該信號分別輸入位于首部值班室的水位顯控屏上。水位顯控屏對接收到的模擬信號進行單位換算、計算各水位的差值、海拔高程并輸出控制接點信號，同時現地顯示各水位的海拔高度與報警狀態，再將所采集到的數據通過R S 4 8 5總線傳送至位于中控室的水力測量屏上。
-

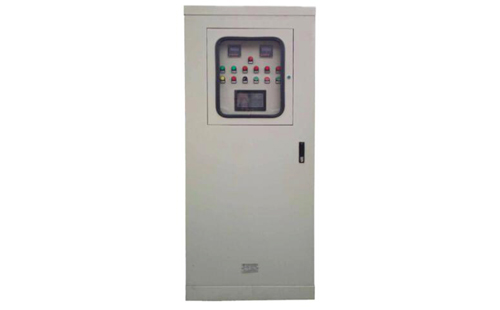

SAG空壓機自動控制柜
空壓機自動控制系統采用高性能P L C為主控單元，配置工業環境用壓力變送器、溫度變送器、液晶觸摸顯示器以及軟啟動器，實現對水電廠氣系統的自動控制，原理見圖1。系統通過壓力變送器和溫度變送器把模擬量信號送入P L C，同時把空壓機的壓力、溫度開關量信號送入P L C，P L C對送入信號進行分析、對比、處理，根據工況要求對空壓機的運行進行控制。并在液晶顯示器上顯示空壓機壓力、溫度以及電機運行時間、狀態等信息。
