為滿足工業流量監測中不同場景的應用需求，技術部在原有的小口徑流量計上做出了調整，推出了全新款FXG系列渦輪式流量溫度傳感器，F(xiàn)XG系列渦輪流量計相對于目前市面上同類產品而言，它更加智能化，功能上除了高精準度的流量測量之外，還集成了溫度變送器，可以同時實現流量溫度的監測，用戶可自定義三種輸出方式，例如流量4~20mA輸出、溫度4~20mA輸出、流量或溫度NPN/PNP輸出等自由組合輸出，也可以定制脈沖信號輸出，下面將為您詳細介紹新款FXG優勢和應用：

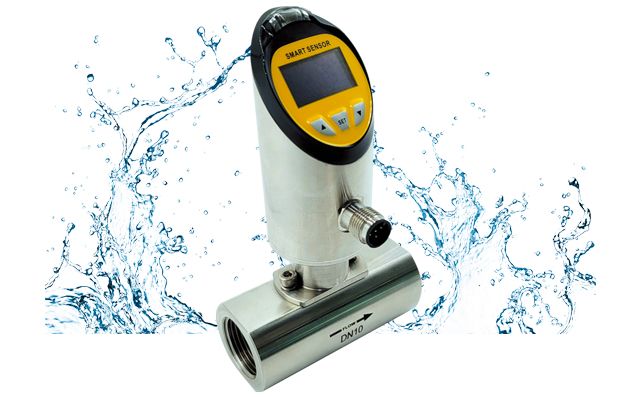

FXG電子渦輪流量溫度傳感器

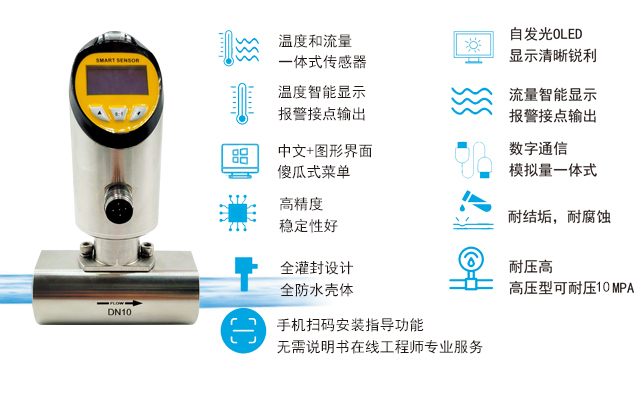

產品優勢
FXG 流量溫度傳感器結構簡單、精確度高、安裝維修使用方便等特點，可對管道中的液體流動及溫度情況進行實時監控，提供流量4-20mA信號或者脈沖信號，報警開關輸出，溫度4-20mA信號及報警開關輸出,并采用OLED實時顯示流體流量及溫度，實現管道當中溫度流量一體式的監控功能。被廣泛應用于石油化工、電力、治金、鋼廠、造紙、食口品加工、水處理、電池廠等行業。
高精度，精度高達0.5% |穩定性好不漂移

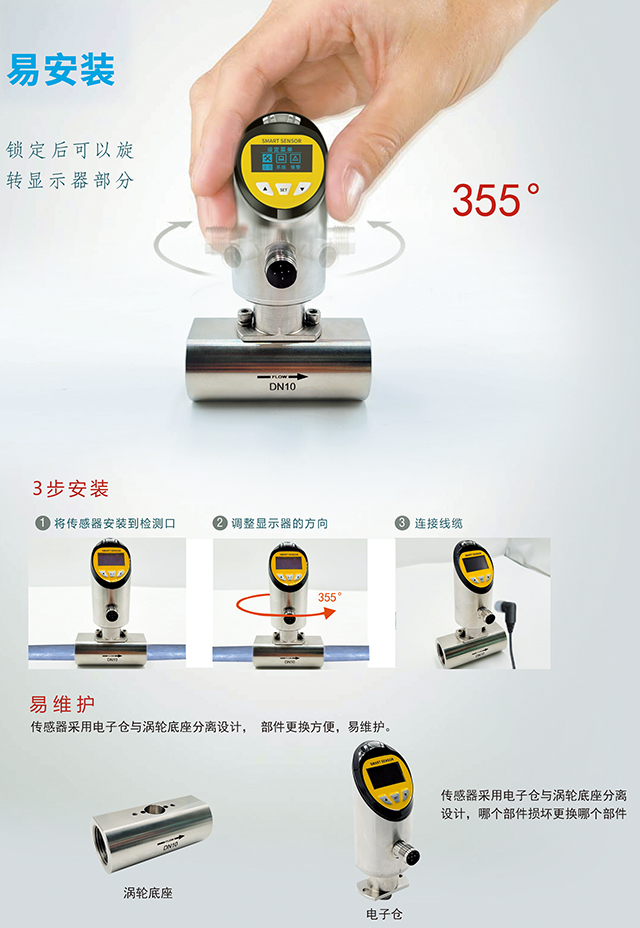

傳感器顯示屏可以355度調轉顯示方向 |現地顯示更方便

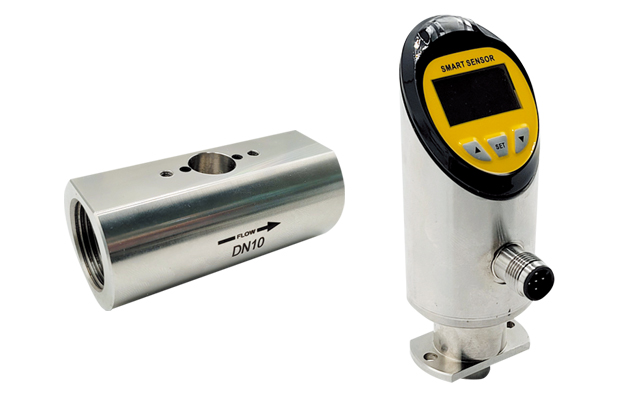

分離式設計 |傳感器電子倉與渦輪底座分離，維護更換方便
外殼防護等級IP65 |適用于惡劣的工況環境使用
工作原理

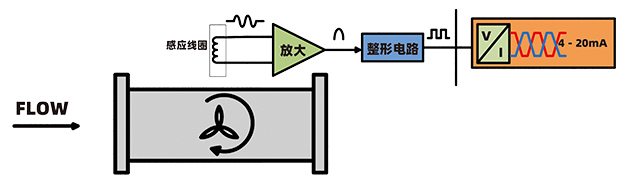

渦輪流量計的原理示意圖如圖所示，在管道中心裝有渦輪，兩端由軸承支撐。當流體通過管道時，沖擊渦輪葉片，使渦輪旋轉速度與流體流速成正比。流體流動帶動渦輪旋轉，切割由殼體內磁鋼產生的磁力線，產生磁通變化。傳感線將檢測到的磁通周期變化信號送入前置放大器放大，產生與流速成正比的脈沖信號，通過電路運算得到流量值。
技術參數
流量參數：

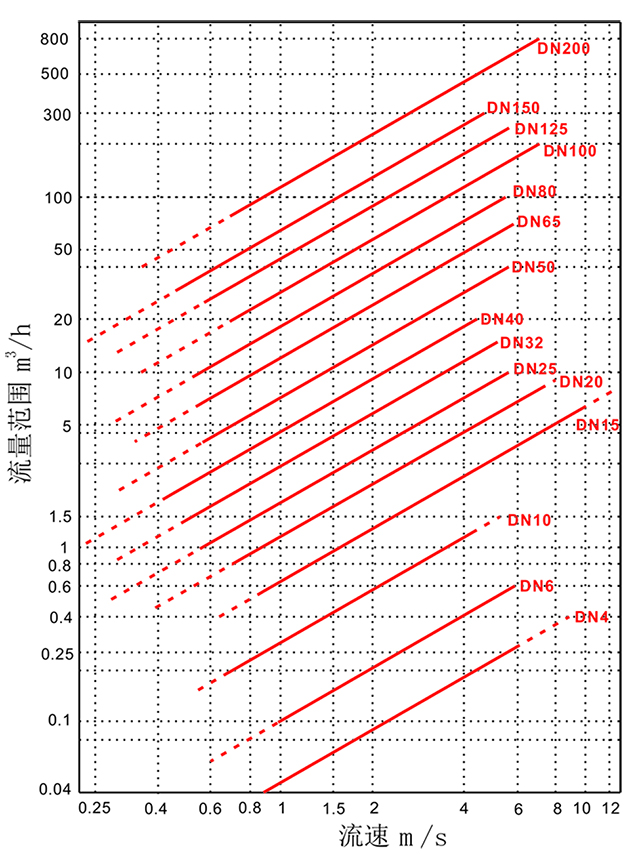

測量范圍：詳情請參考對照表
精確度：0.5級，0.3級
顯示：OLED128×64
開關時間：ON:<2s；OFF:<2s（1-2s）
輸出：一個報警接點，4~20mA，脈沖輸出（可設置）
報警接點類型：NPN，PNP
絕緣阻抗：100VDC時，50MΩ
溫度參數：
測量范圍：0~100℃、客戶定制
分辨率：0.1℃
顯示：OLED128×64
輸出：一個報警接點，4~20mA（可設置）
報警接點類型：NPN，PNP
絕緣阻抗：100VDC時，50MΩ
其它參數:
工作電壓：24VDC
功耗：3W（24VDC）
接口方式：螺紋，卡箍，法蘭
材質：304不銹鋼
環境條件：-20~85℃，<85%RH

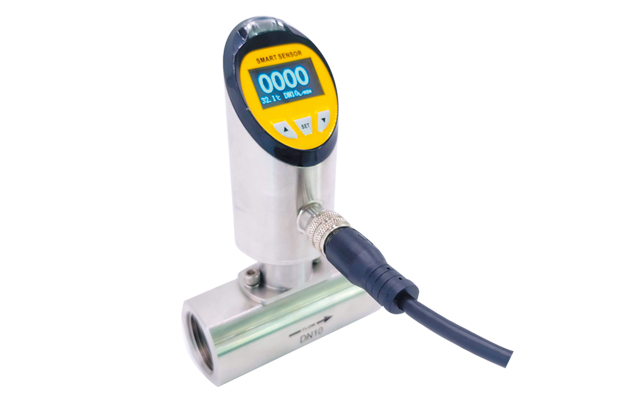

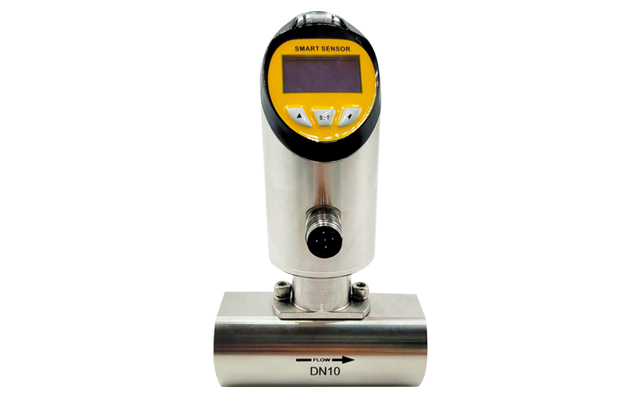

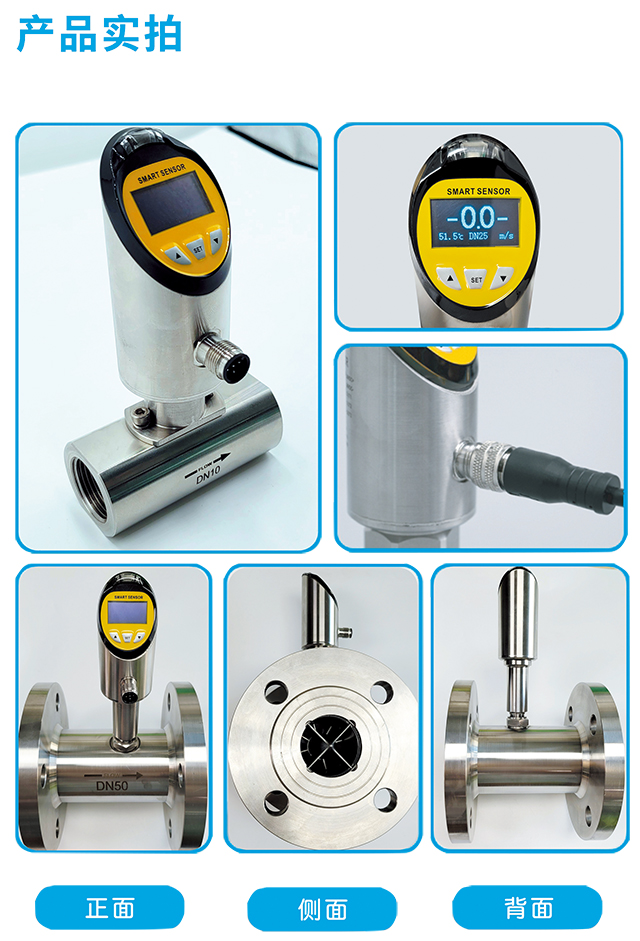

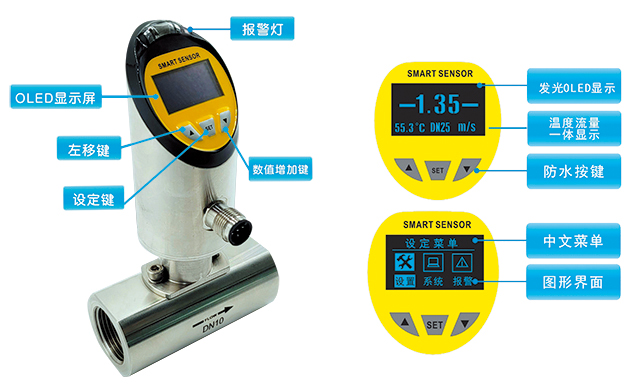

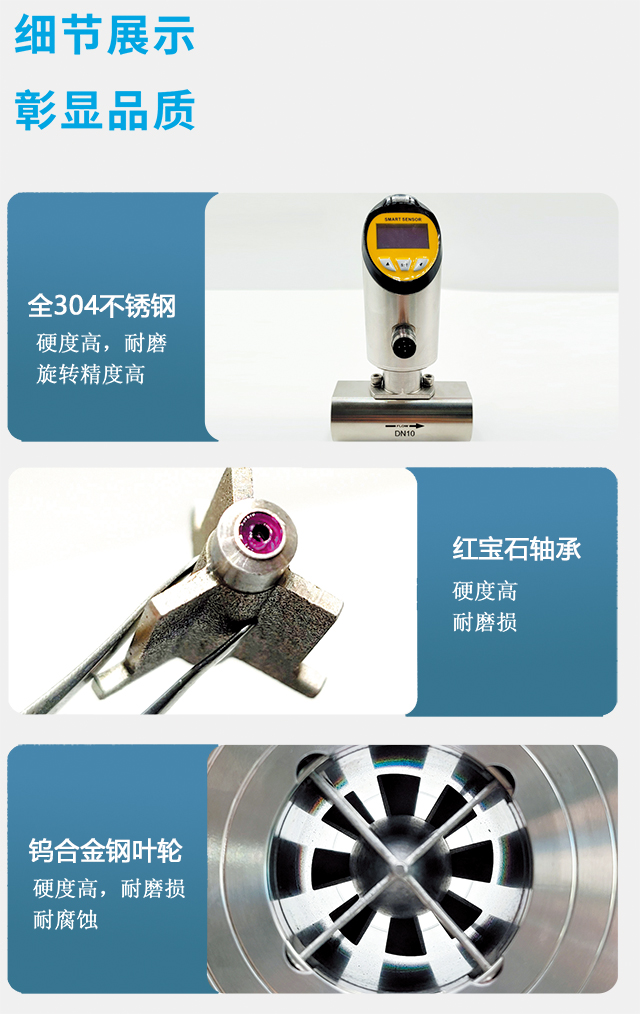

外觀展示&實拍

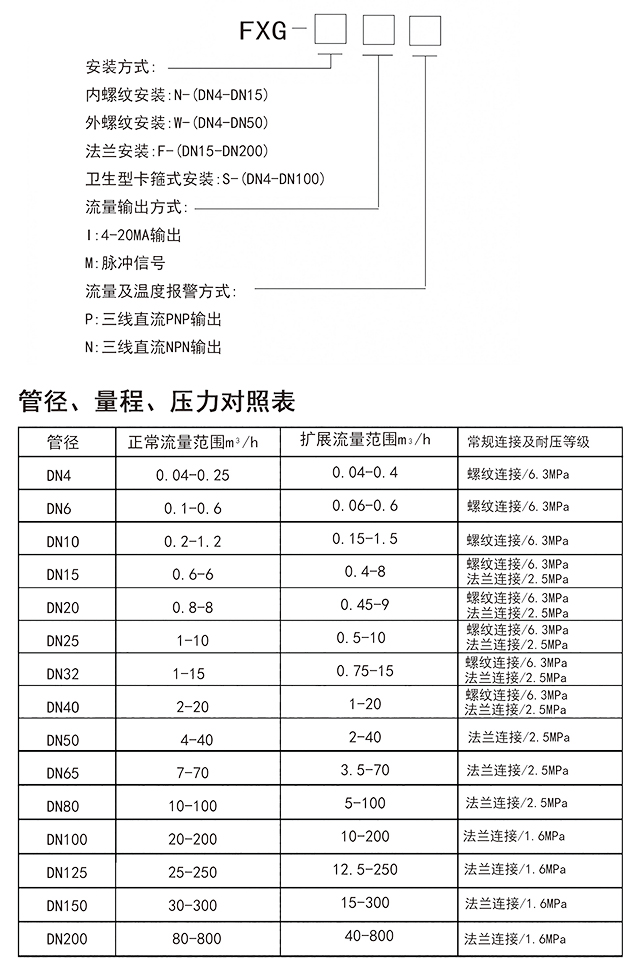

產品結構圖及選型參考
產品接線圖

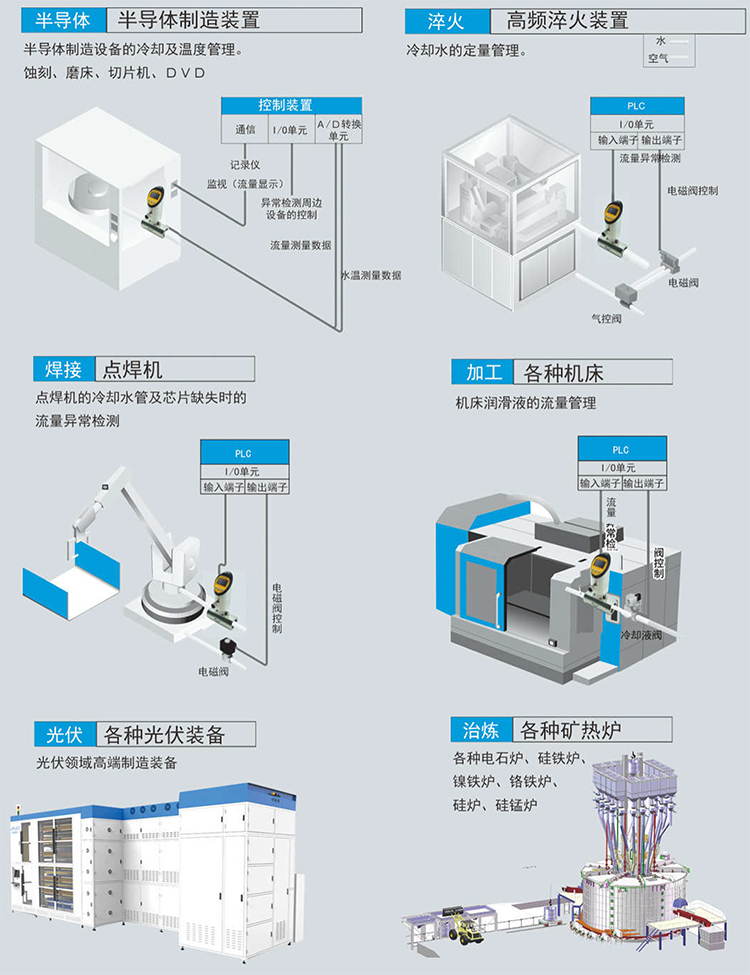

常見的應用場景
