FXG 流量溫度傳感器
型號：FXG視頻內容正在完善，敬請期待...

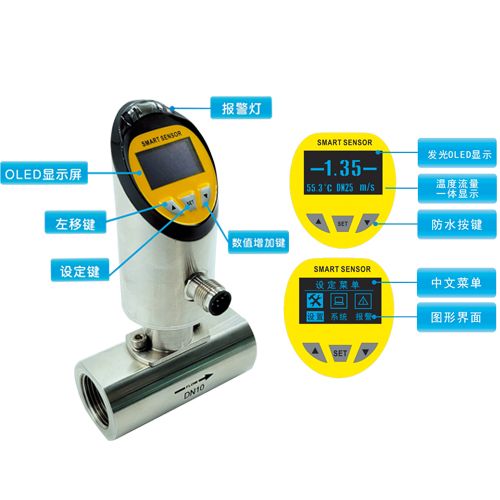

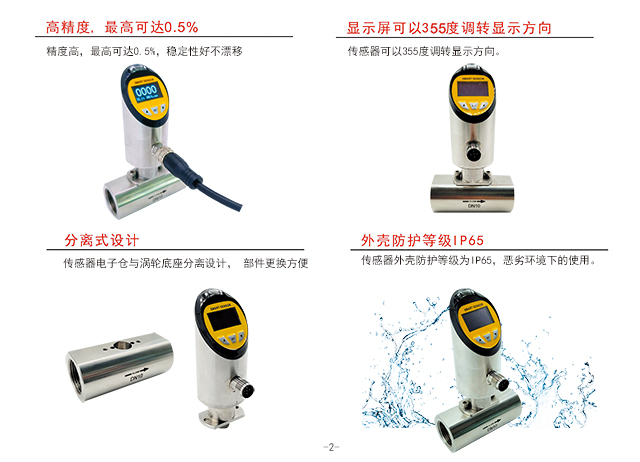

FXG 流量溫度傳感器產品特點：
1、溫度和流量 一體式傳感器

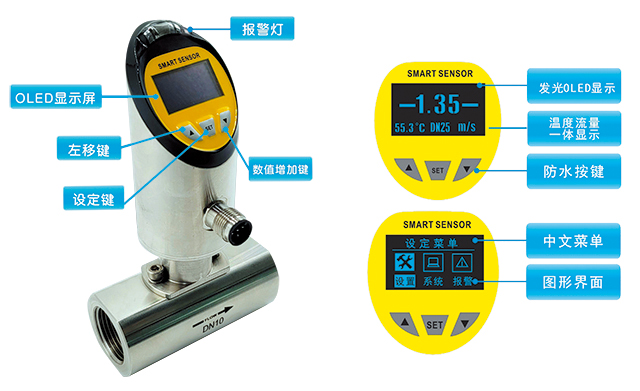

2、自發光OLED；顯示清晰銳利
3、溫度智能顯示報警接點輸出
4、流量智能顯示報警接點輸出
5、中文+圖形界面；傻瓜式菜單
6、數字通信；模擬量一體式
7、精度高穩定性好

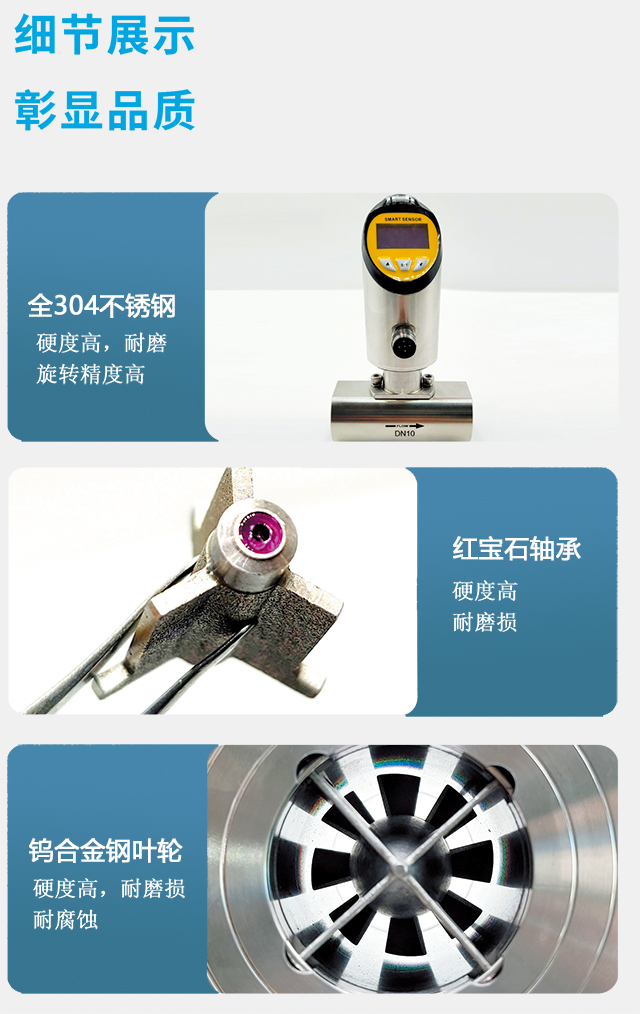

8、耐結垢，耐腐蝕
8、全灌封設計全防水殼體
9、耐壓高、高壓型可耐壓10MPa
10、手機掃碼安裝指導功能；無需說明書在線工程師專業服務
技術參數
流量參數：

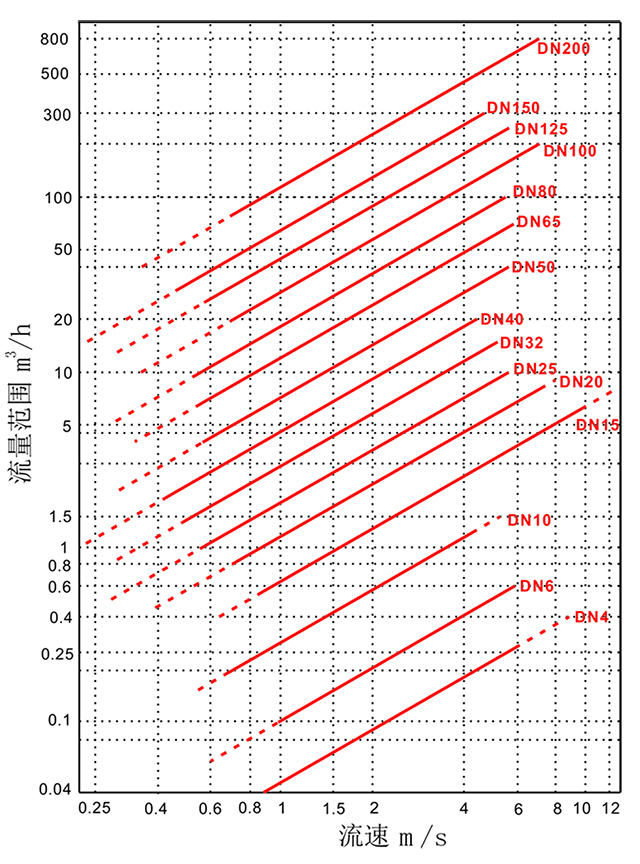

測量范圍：詳情請參考對照表
精確度：0.5級，0.3級
顯示：OLED128×64
開關時間：ON:<2s；OFF:<2s（1-2s）
輸出：一個報警接點，4~20mA，脈沖輸出（可設置）
報警接點類型：NPN，PNP
絕緣阻抗：100VDC時，50MΩ
溫度參數：
測量范圍：0~100℃、客戶定制
分辨率：0.1℃
顯示：OLED128×64
輸出：一個報警接點，4~20mA（可設置）
報警接點類型：NPN，PNP
絕緣阻抗：100VDC時，50MΩ
其它參數:
工作電壓：24VDC
功耗：3W（24VDC）

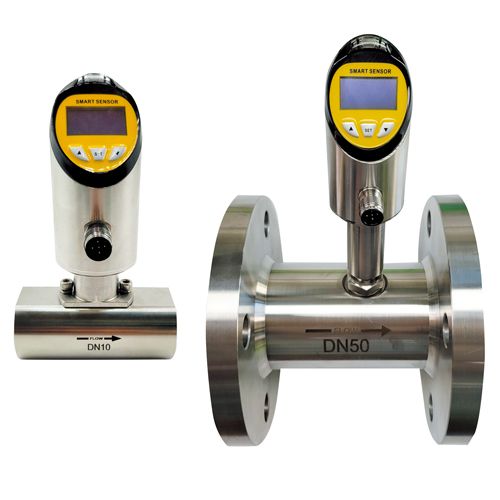

接口方式：螺紋，卡箍，法蘭
材質：304不銹鋼
環境條件：-20~85℃，<85%RH
工作原理

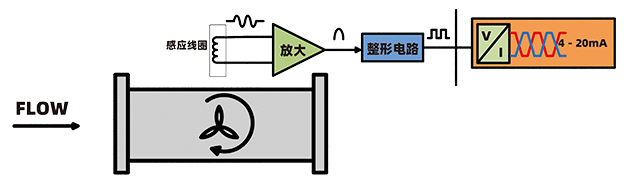

渦輪流量計的原理示意圖如圖所示，在管道中心裝有渦輪，兩端由軸承支撐。當流體通過管道時，沖擊渦輪葉片，使渦輪旋轉速度與流體流速成正比。流體流動帶動渦輪旋轉，切割由殼體內磁鋼產生的磁力線，產生磁通變化。傳感線將檢測到的磁通周期變化信號送入前置放大器放大，產生與流速成正比的脈沖信號，通過電路運算得到流量值。

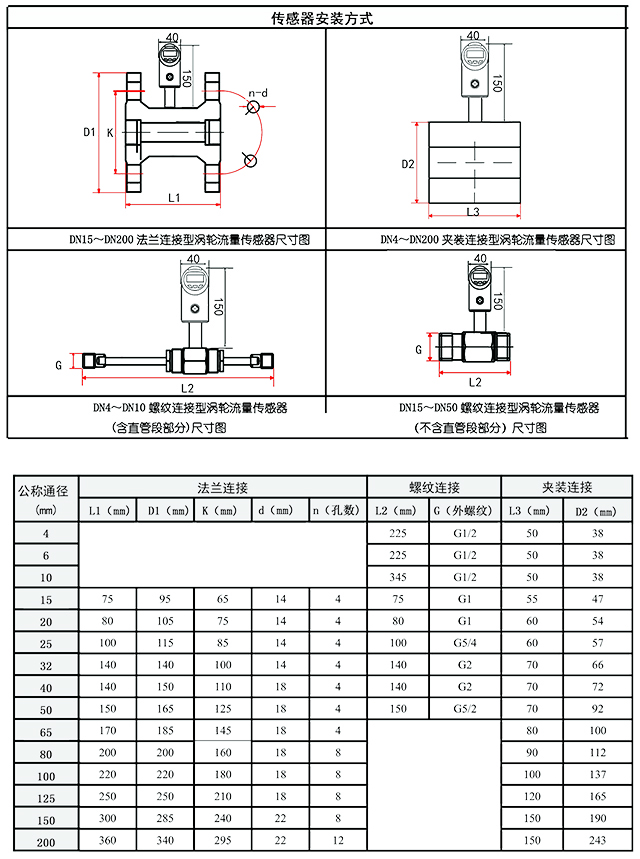

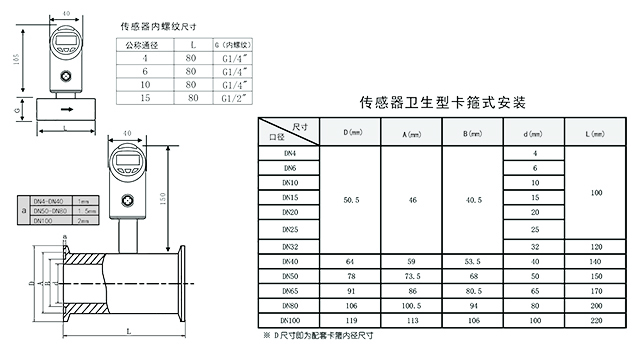

結構圖

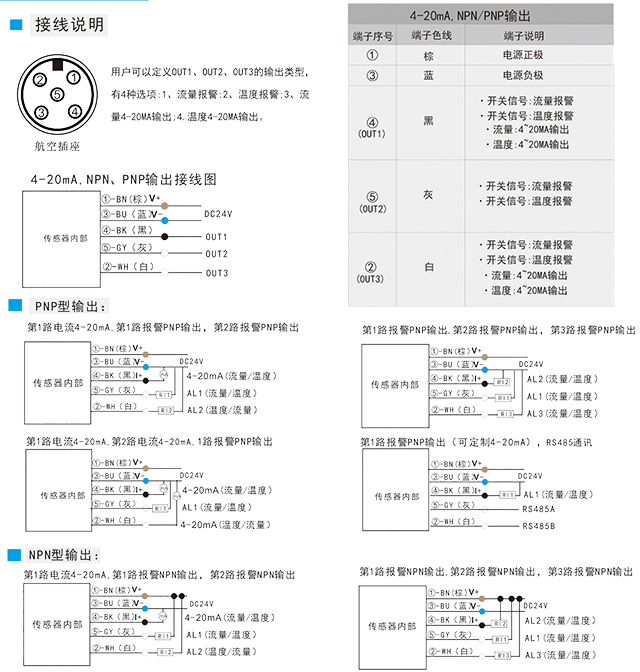

接線圖：

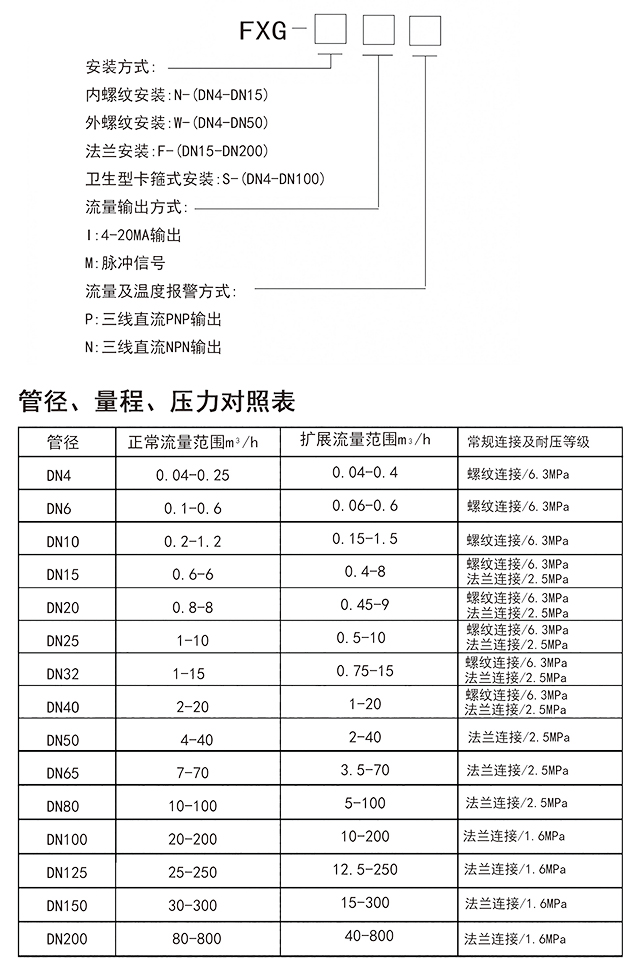

選型說明：
